Afriso Dogrzewacz przepływowy BEH 460 bez grzałki elektrycznej

Dogrzewacz przepływowy

BEH 460 bez grzałki elektrycznej

ZASTOSOWANIE:

Podgrzewacz przepływowy BEH, wyposażony w grzałkę elektryczną, znajduje zastosowanie w systemach centralnego ogrzewania. Jest montowany w ciągu instalacji grzewczej, pomiędzy źródłem ciepła a instalacją centralnego ogrzewania lub buforem ciepła. Urządzenie to efektywnie dogrzewa medium grzewcze do pożądanej temperatury w trybie przepływowym, zapewniając optymalne warunki cieplne.

OPIS I ELEMENTY

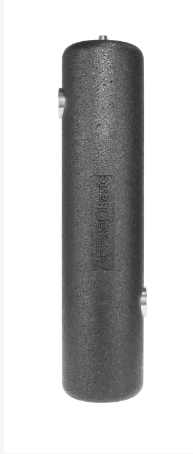

Podgrzewacz przepływowy BEH charakteryzuje się konstrukcją z korpusu stalowego, pokrytego warstwą ocynku, co zapewnia wysoką odporność na korozję. W jego skład wchodzi grzałka elektryczna, dostępna w wariantach mocy 2 kW lub 3 kW, zależnie od wybranego modelu. Każda grzałka jest wyposażona w wbudowany termostat bezpieczeństwa, co zwiększa ochronę użytkowania. Uzupełnieniem konstrukcji jest manualny odpowietrznik oraz dwuczęściowa izolacja termiczna z EPP (spienionego polipropylenu), która skutecznie minimalizuje straty ciepła.

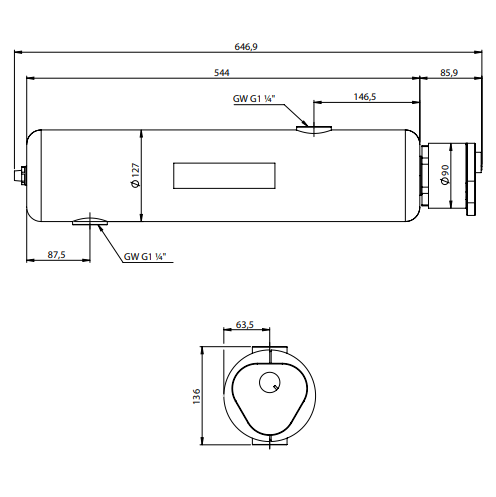

WYMIARY

MONTAŻ

Przed montażem dogrzewacza BEH konieczne jest dokładne wypłukanie instalacji, by usunąć wszelkie pozostałości po lutowaniu, cięciu rur itp. Dla ochrony systemu przed zanieczyszczeniami i korozją zaleca się instalację magnetycznego separatora zanieczyszczeń ADS AFRISO oraz stosowanie inhibitora korozji BCI AFRISO.

Instrukcje Montażu

Dogrzewacz BEH można montować zarówno pionowo, jak i poziomo. W przypadku montażu pionowego, należy umieścić go tak, aby ręczny odpowietrznik znajdował się na górze, a obudowa grzałki na dole. Montaż z grzałką umieszczoną na górze jest niedopuszczalny, ponieważ może to prowadzić do nierównomiernego rozprowadzania ciepła i ryzyka przepalenia elementu grzejnego. Dla montażu poziomego zaleca się dodatkowy montaż odpowietrznika w innym miejscu instalacji, aby zapewnić skuteczne odpowietrzanie.

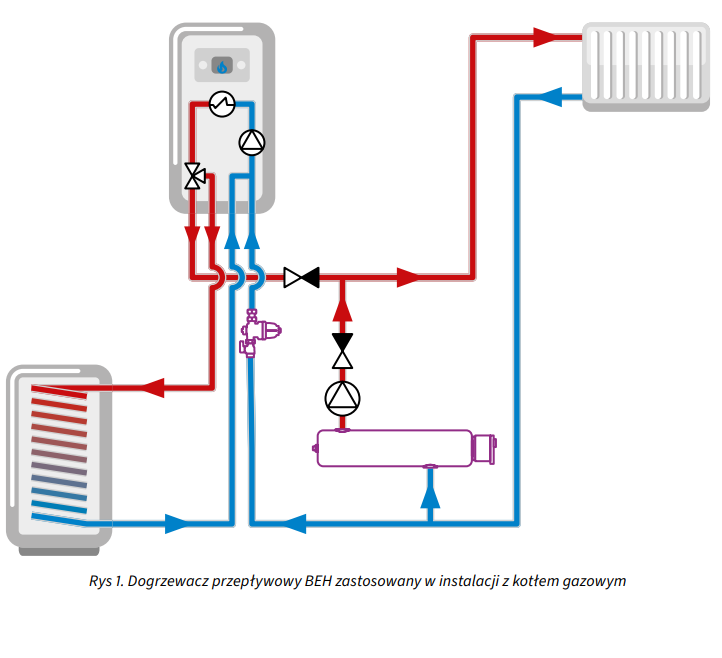

Podgrzewacz należy montować bezpośrednio na rurach instalacji, korzystając z gwintów wewnętrznych G1¼”, zgodnie z przykładowymi schematami aplikacyjnymi. W przypadkach uzasadnionych, na przykład gdy instalacja wykonana jest z tworzywa, zaleca się zastosowanie dodatkowych obejm na rurach. Podczas montażu należy zachować minimalny odstęp 10 cm od otaczających elementów. Jeśli między źródłem ciepła a dogrzewaczem znajduje się zawór odcinający lub zwrotny, należy zainstalować zawór bezpieczeństwa na rurze zasilającej, jak najbliżej dogrzewacza. Ciśnienie otwarcia tego zaworu powinno być zgodne z ciśnieniem zaworu źródła.

KONSERWACJA

Należy okresowo sprawdzać szczelność połączeń. W regularnych odstępach czasu zalecane jest użycie odpowietrznika ręcznego w celu usunięcia nagromadzonego powietrza w dogrzewaczu.

GWARANCJA

Producent udziela na urządzenie 24 miesiące gwarancji od daty zakupu w AFRISO Sp. z o.o. Gwarancja traci ważność w wyniku dokonania samowolnych przeróbek lub instalacji niezgodnej z niniejszą instrukcją montażu i użytkowania.
