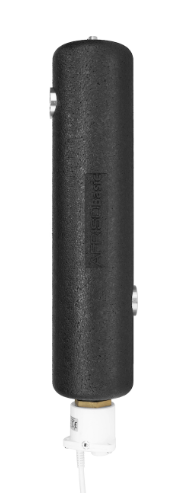

Afriso Dogrzewacz przepływowy 2 kW BEH 462 z grzałką

Dogrzewacz przepływowy

BEH 462 z grzałką o mocy 2 kW

Podgrzewacz przepływowy BEH

Wysokoefektywne urządzenie zaprojektowane z myślą o instalacjach grzewczych. Oferuje szereg zalet, które zapewniają jego niezawodność i efektywność energetyczną:

• Zastosowanie w Systemach Grzewczych: Specjalnie zaprojektowany do użycia w instalacjach grzewczych, gdzie pełni funkcję efektywnego dogrzewacza medium grzewczego.


• Montaż: Urządzenie jest montowane bezpośrednio między źródłem ciepła a instalacją grzewczą, co pozwala na precyzyjne regulowanie temperatury przepływającego medium.


• Efektywność Grzewcza: Dzięki przepływowemu mechanizmowi działania, podgrzewacz szybko i efektywnie dogrzewa medium do żądanej temperatury.


• Ochrona przed Korozją: Zewnętrzna powłoka cynkowa korpusu chroni urządzenie przed korozją, zapewniając długotrwałą wydajność i trwałość.


• Odpowietrznik Ręczny: Umożliwia łatwe usunięcie powietrza wytrąconego w dogrzewaczu, co jest kluczowe dla utrzymania optymalnej wydajności systemu grzewczego.


• Izolacja Termiczna: Dwuczęściowa izolacja wykonana z EPP skutecznie zmniejsza straty ciepła, co przekłada się na zwiększenie efektywności energetycznej całego systemu.

Podgrzewacz BEH jest nie tylko wydajnym rozwiązaniem do ogrzewania, ale również ekonomicznym i trwałym komponentem każdego systemu grzewczego.

ZASTOSOWANIE:

Podgrzewacz przepływowy BEH, wyposażony w grzałkę elektryczną, znajduje zastosowanie w systemach centralnego ogrzewania. Jest montowany w ciągu instalacji grzewczej, pomiędzy źródłem ciepła a instalacją centralnego ogrzewania lub buforem ciepła. Urządzenie to efektywnie dogrzewa medium grzewcze do pożądanej temperatury w trybie przepływowym, zapewniając optymalne warunki cieplne.

OPIS I ELEMENTY

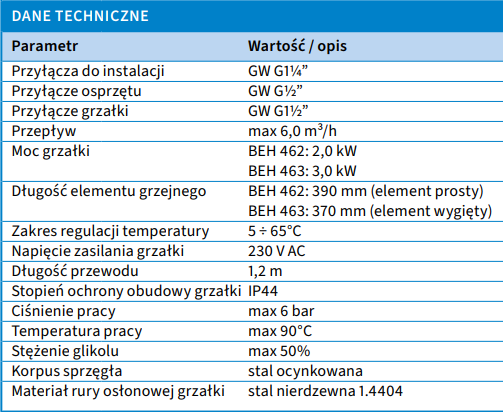

Podgrzewacz przepływowy BEH charakteryzuje się konstrukcją z korpusu stalowego, pokrytego warstwą ocynku, co zapewnia wysoką odporność na korozję. W jego skład wchodzi grzałka elektryczna, dostępna w wariantach mocy 2 kW lub 3 kW, zależnie od wybranego modelu. Każda grzałka jest wyposażona w wbudowany termostat bezpieczeństwa, co zwiększa ochronę użytkowania. Uzupełnieniem konstrukcji jest manualny odpowietrznik oraz dwuczęściowa izolacja termiczna z EPP (spienionego polipropylenu), która skutecznie minimalizuje straty ciepła.

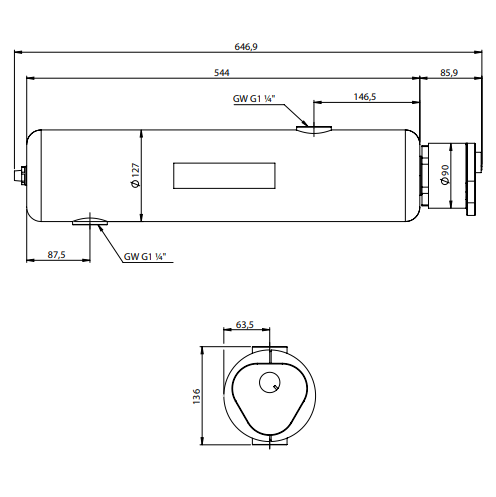

WYMIARY

MONTAŻ

Przed montażem dogrzewacza BEH konieczne jest dokładne wypłukanie instalacji, by usunąć wszelkie pozostałości po lutowaniu, cięciu rur itp. Dla ochrony systemu przed zanieczyszczeniami i korozją zaleca się instalację magnetycznego separatora zanieczyszczeń ADS AFRISO oraz stosowanie inhibitora korozji BCI AFRISO.

Instrukcje Montażu

Dogrzewacz BEH można montować zarówno pionowo, jak i poziomo. W przypadku montażu pionowego, należy umieścić go tak, aby ręczny odpowietrznik znajdował się na górze, a obudowa grzałki na dole. Montaż z grzałką umieszczoną na górze jest niedopuszczalny, ponieważ może to prowadzić do nierównomiernego rozprowadzania ciepła i ryzyka przepalenia elementu grzejnego. Dla montażu poziomego zaleca się dodatkowy montaż odpowietrznika w innym miejscu instalacji, aby zapewnić skuteczne odpowietrzanie.

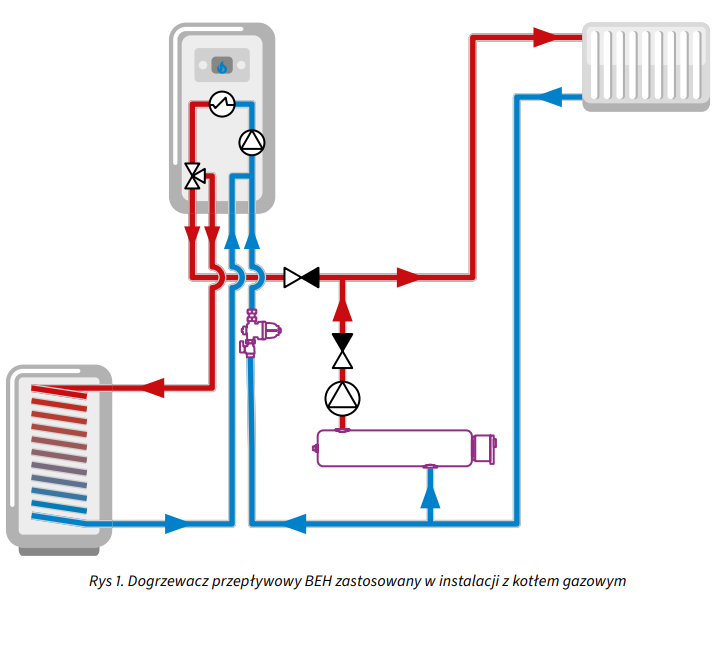

Podgrzewacz należy montować bezpośrednio na rurach instalacji, korzystając z gwintów wewnętrznych G1¼”, zgodnie z przykładowymi schematami aplikacyjnymi. W przypadkach uzasadnionych, na przykład gdy instalacja wykonana jest z tworzywa, zaleca się zastosowanie dodatkowych obejm na rurach. Podczas montażu należy zachować minimalny odstęp 10 cm od otaczających elementów. Jeśli między źródłem ciepła a dogrzewaczem znajduje się zawór odcinający lub zwrotny, należy zainstalować zawór bezpieczeństwa na rurze zasilającej, jak najbliżej dogrzewacza. Ciśnienie otwarcia tego zaworu powinno być zgodne z ciśnieniem zaworu źródła.

KONSERWACJA

Należy okresowo sprawdzać szczelność połączeń. W regularnych odstępach czasu zalecane jest użycie odpowietrznika ręcznego w celu usunięcia nagromadzonego powietrza w dogrzewaczu.

GWARANCJA

Producent udziela na urządzenie 24 miesiące gwarancji od daty zakupu w AFRISO Sp. z o.o. Gwarancja traci ważność w wyniku dokonania samowolnych przeróbek lub instalacji niezgodnej z niniejszą instrukcją montażu i użytkowania.
