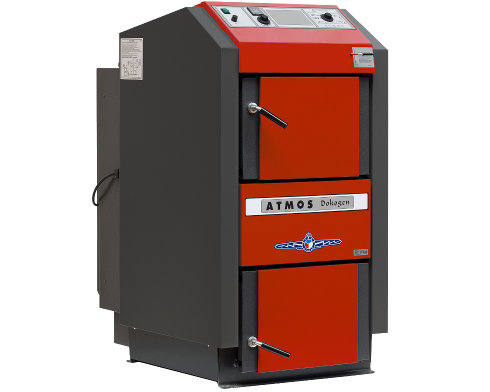

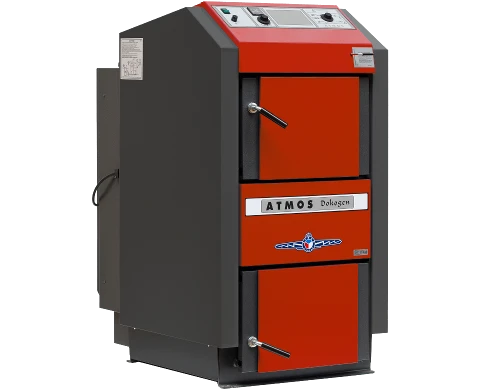

ATMOS DC18GD DOKOGEN – kocioł zgazowujący drewno, 19 kW

Jak działa kocioł?

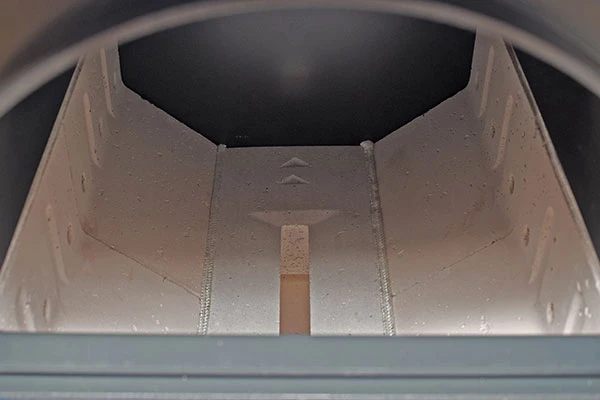

Drewno umieszczone w górnej komorze jest podgrzewane i zgazowywane. Powstający gaz drzewny przepływa przez ceramiczną dyszę do dolnej komory, gdzie zostaje dopalony przy udziale powietrza wtórnego.

Przepływ powietrza i spalin kontroluje wentylator wyciągowy, natomiast rurowy wymiennik przekazuje wytworzone ciepło do wody instalacyjnej.

Zalecane paliwo

Producent zaleca stosowanie suchego drewna o wartości opałowej 15–17 MJ/kg, średnicy około 80–150 mm i wilgotności 12–20%.

Maksymalna długość polan dla modelu DC18GD wynosi 330 mm. Odpowiednio wysuszone drewno wpływa na sprawność, stabilność spalania i częstotliwość czyszczenia kotła.

Wymagania instalacyjne

Kocioł należy podłączyć przez urządzenie LADDOMAT 22, odpowiednio dobrany zawór termoregulacyjny albo układ zapewniający temperaturę wody powrotnej na poziomie minimum 65°C. Temperatura wody wychodzącej z kotła powinna być utrzymywana w przedziale 80–90°C.

Dla serii DCxxGD producent wymaga zastosowania zbiornika akumulacyjnego o pojemności minimum 55 litrów na każdy 1 kW mocy kotła. Dla modelu DC18GD oznacza to co najmniej 1045 litrów pojemności akumulacyjnej.

Bezpieczeństwo instalacji

Kocioł ma wbudowaną spiralę chłodzącą chroniącą przed przegrzaniem. Do jej prawidłowego działania wymagany jest odpowiedni zawór zabezpieczający, np. Honeywell TS 131 3/4 ZA lub WATTS STS20, oraz podłączenie zgodne z instrukcją producenta.

Dobór kotła, komina, zbiornika akumulacyjnego i zabezpieczeń powinien zostać wykonany przez osobę posiadającą odpowiednie kwalifikacje.

Wyposażenie fabryczne

• wentylator wyciągowy,
• ceramiczna komora spalania,
• rurowy wymiennik ciepła,
• spirala chłodząca przeciw przegrzaniu,
• regulator ciągu Honeywell FR 124,
• popielnik.

Akcesoria obsługowe

• stalowa szczotka z osprzętem,
• pogrzebacz,
• kurek napełniania,
• narzędzie do wyjmowania turbulatora z kanału dymowego,
• instrukcja obsługi i konserwacji.
