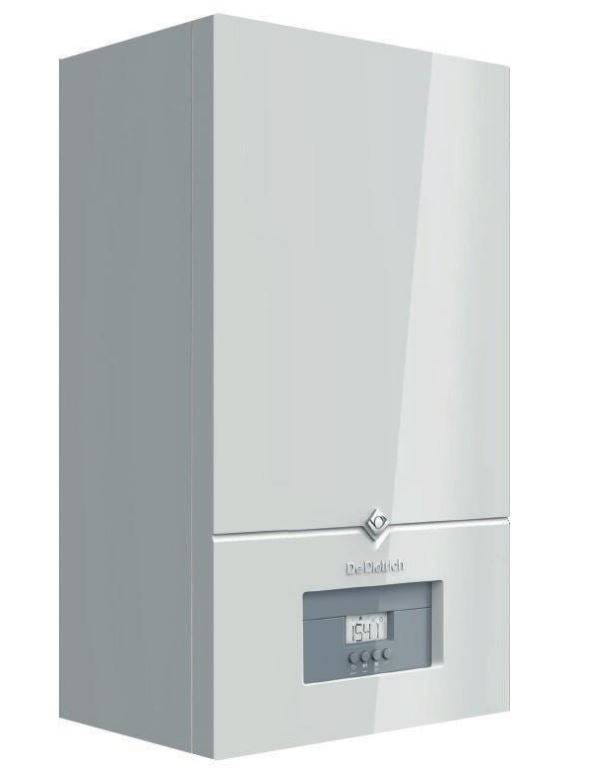

De Dietrich Gaskessel INIDENS 24T

De Dietrich Einfunktions-Gasheizkessel

INIDENS 24T

PRODUKTMERKMALE:

Moderner wandmontierter 1-Funktions-Gasbrennwertkessel, geeignet für die Verbrennung von Gas mit 20% Wasserstoffbeimischung
Heizkessel mit innovativem Design und sehr kompakter Bauweise: 395 x 700 x 285 mm und geringes Gewicht: 29 kg
Ausgestattet und eingerichtet für den Betrieb mit Erdgas, anpassbar an Propangas ohne zusätzlichen Bausatz
Abgasstutzen 60/100 mm im Lieferumfang enthalten
Kann an ein Abgasrohr angeschlossen werden (Homologation C10, C13 und C33)
Kann an einen Schornstein (Zulassungen B23p und C93), ein Verteilersystem (Zulassung C53) oder ein Sammelabgassystem (Zulassung C43) angeschlossen werden
Wirkungsgrad bei 30% Last bis zu 109,7% (bei Volllast bis zu 105,6%)
Niedrige Emissionen: NOx

TECHNISCHE DATEN:

Mittlere Betriebstemperatur: Tmax: 70°C, Tmin: 25°C
Max. Betriebstemperatur: 80°C
Max. Betriebsdruck: 3 bar
Elektrische Versorgung: 230 V/50 Hz
Schutzart: IP X5D
Gas-Kategorie: II 2ELwLs3B/P
NOx-Klasse: 6
Sicherheitsthermostat: 105°C
Zulassungen: B23, B23P, B33, C[10]3, C13, C[12]3, C[15]3, C33, C43P, C53, C63, C83, C93
Nennleistung 50/30⁰C (für Zentralheizung) min/max: 6,3-26,1 kW
Nennleistung 80/60⁰C (für Zentralheizung) min/max: 5,8-24,0 kW
Nennleistung 80/60⁰C (für Warmwasser) min/max: 5,8-28,0 kW
Nutzungsgrad (Hi) für Warmwasser nach 92/42/EWG bei Volllast und durchschnittlicher Kesseltemperatur von 70⁰C: 97,9%.
Nutzungsgrad (Hi) für Zentralheizung gemäß 92/42/EWG für Volllast und Rücklauftemperatur 30⁰C: 105,6%.
Nutzungsgrad (Hi) für Zentralheizungen gemäß 92/42/EWG für Teillast und Rücklauftemperatur 30⁰C: 109,7%.
Saisonaler Wirkungsgrad der Raumheizung ɳs: 94%.
Bereitschaftswärmeverlust Pstby: 0,04 kW
Stromverbrauch für Eigenverbrauch elmax: 0,035 kW
Erdgasverbrauch E/Lw: 0,63/0,77-3,06/3,73 m3/h
Flüssiggasverbrauch PB: 0,47-2,28 kg/h
Raumschallleistungspegel Lwa: 51 dB
Wasservolumen: 2 l
Nettogewicht / Gewicht mit Wasser: 29,0 kg / 31,0 kg
Elektrischer Schutzindex: IPX5D
Code beim Hersteller: 7797982

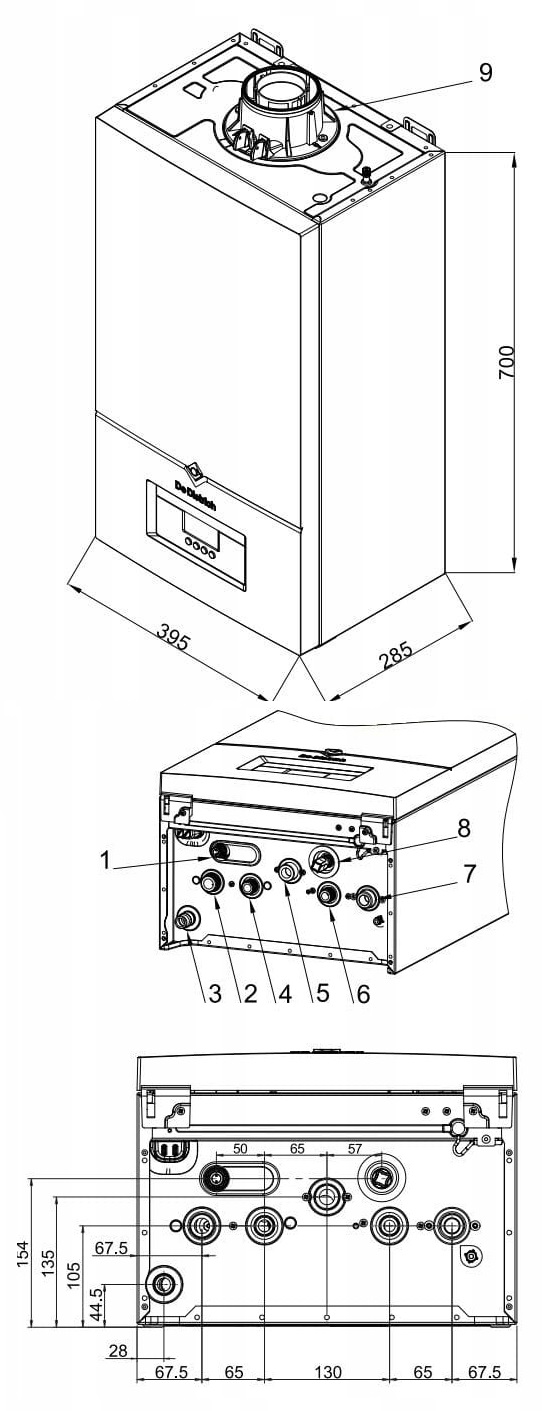

LEGENDE:

1 - Sicherheits-/Ablassventil des Zentralheizungssystems.
2 - Wasserversorgung des Zentralheizungskreislaufs. 3/4"
3 - Kondenswasserablauf Ø22
4 - Anschluss der Warmwasserheizung 3/4"
5 - Gaseinlass 3/4"
6 - Kaltwasserzulauf zum Warmwasserkreislauf 1/2"
7 - Wasserrücklauf zum Zentralheizungskreislauf 3/4"
8 - Einfüllhahn
9 - Verbrennungsluftanschluss Ø60/100
